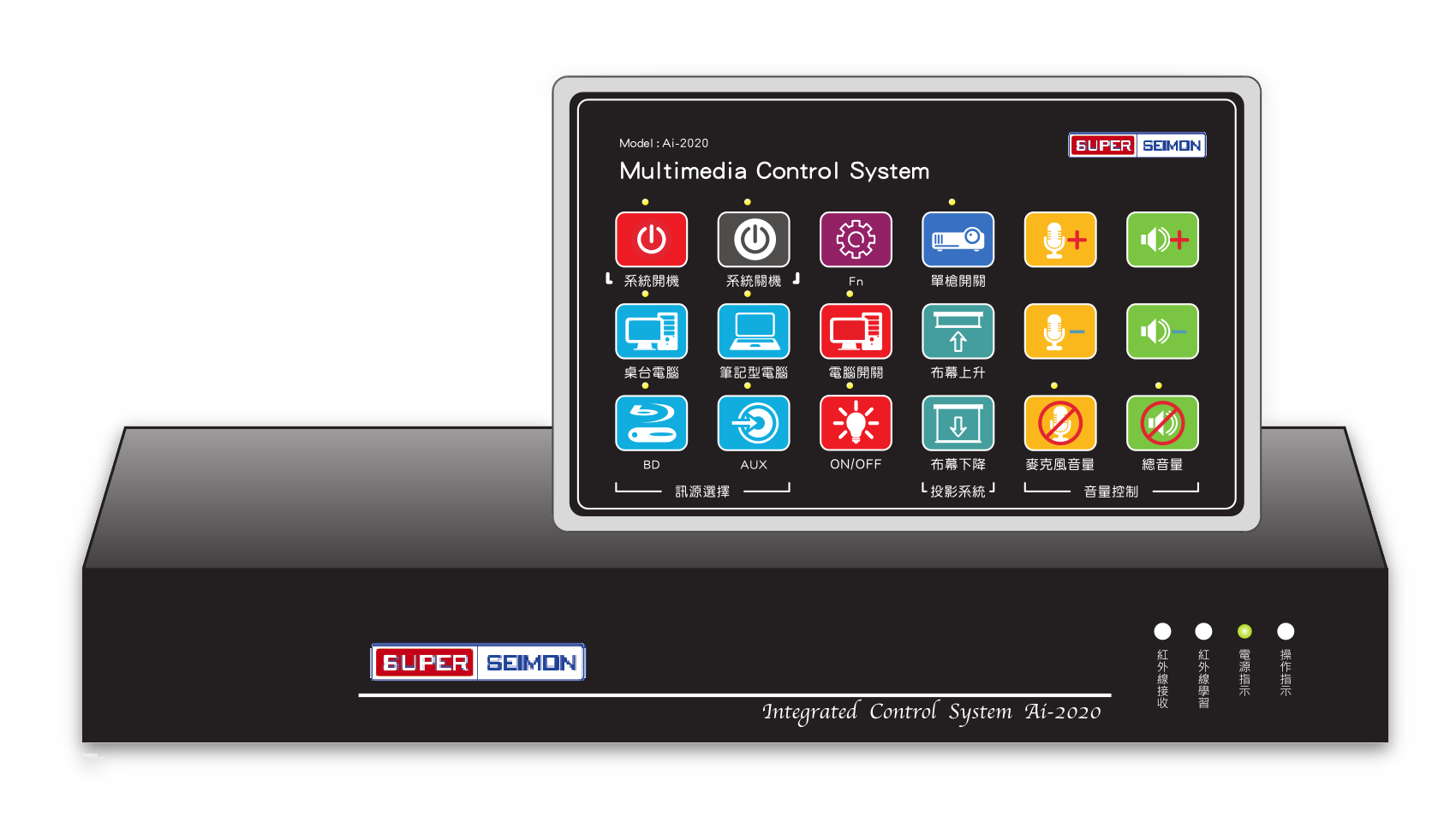

Ai-2020

多媒體環控系統

Multimedia Controller

  • 多媒體影音與投影視訊設備控制系統解決方案
  • 置於主控桌或資訊講桌內，整合多媒體影音與投影視訊設備操作，只需要一鍵即可輕鬆控制環場設備。
  • 採用160x110mm大型操作面板，操作簡單，可立即掌握操作狀況。
  • 可控制投影機、投影銀幕、升降機、電腦、BD、無線投影、麥克風、擴音機、閱讀燈...等多種設備。
  • 功能按鍵具LED電源指示燈，依燈號即顯示設備開啟之狀態。
  • HDMI：4進2出 (具影音分離功能) 音源輸入：2進2出 MIC輸入：3組
  • 內建多組IR及RS-232控制系統，並可依需要擴充本系統。
  • 可隨時變換控制程式，並以電腦將程式上傳至本機。
Download
Ai-2020

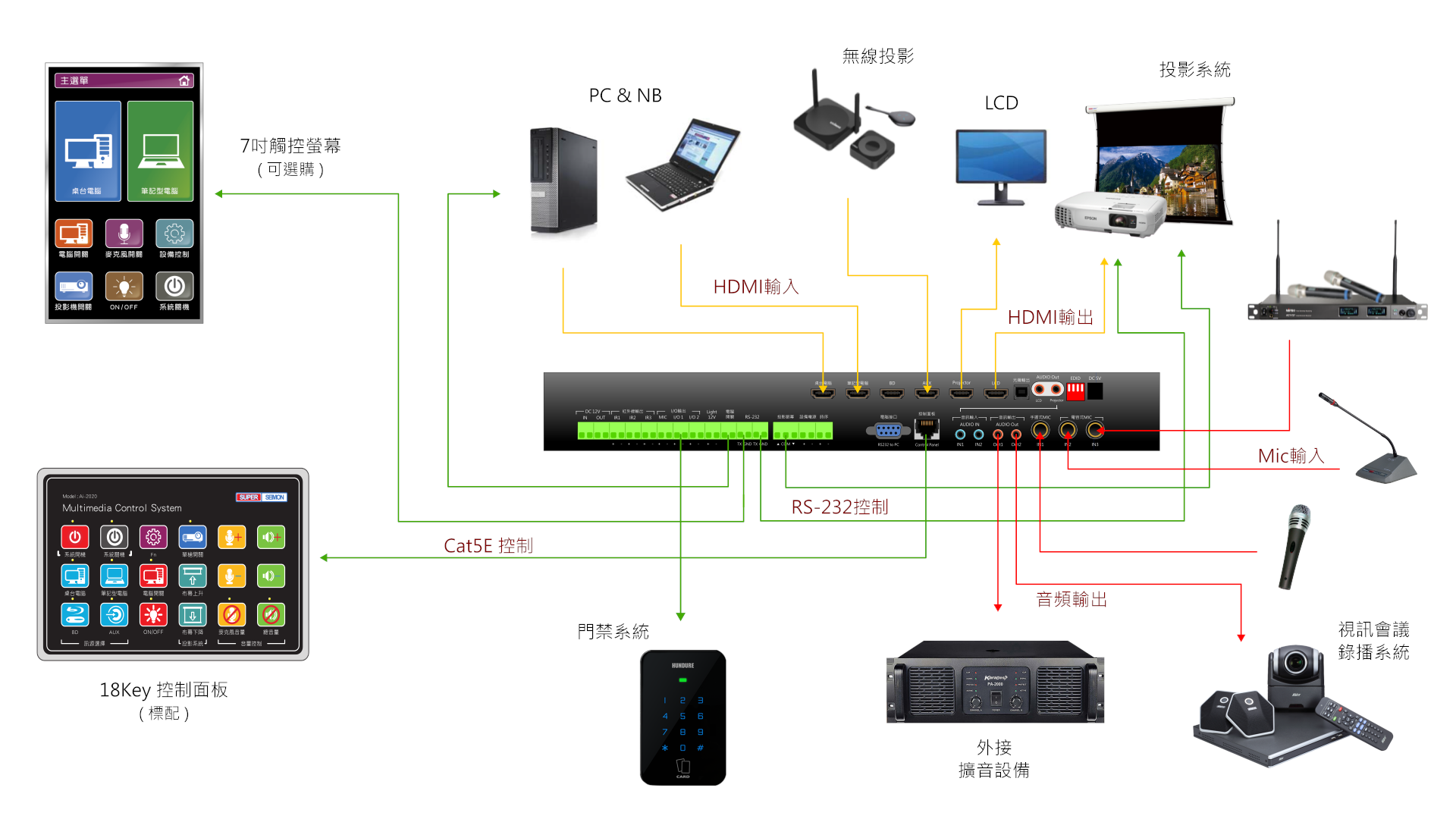

Ai-2020 Structure Chart
Ai-2020系統架構圖
Specification
規格/機型
 Ai-2020
控制面板
  • 分離式中控主機，獨立中控主機與控制面板，操作控制面板含RJ-45控制端子，以Cat5E等級以上線材連接，方便維修與長距離控制。
  • 18個可編程式面板按鍵支援電腦開關機、訊號源切換、投影機控制、播放機控制、音量控制、燈光控制、電動投影幕及電動升降架控制等。
  • 可擴充7吋電容式觸控液晶控制面板或網路管理功能。
控制介面
  • 具2組（含以上）獨立可編輯RS-232控制埠。
  • 具1組DB-9連接端可與電腦作上傳及下載內部資訊及傳輸功能。
  • 具I/O輸出端子x 3（可轉換成IR輸出端子）可用於電鎖控制或其他控制功能。
  • 具IR輸出端子x3，可擴充至6組,紅外線學習功能，能夠對紅外線遙控的代碼進行學習、發送。以便控制DVD、BD、投影機等紅外線設備。
  • 具投影機延遲電源及電動銀幕、擴大器時序保護電源控制功能。
  • 具4組以上Relay組，提供具燈光設備、電腦開關、電動銀幕等設備控制功能。
控制功能 投影機 可控制投影機之電源 ON/OFF、SOURCE選擇及畫面調整
銀幕 可控制銀幕之 UP、STOP、DOWN
升降機/窗簾 與銀幕控制任選其一
RS-232控制 2路獨立可程式設計RS-232控制介面，可採用RS-232通訊方式控制投影機
IR控制
  • 3路獨立可程式設計紅外發射介面（可擴充至6組）
  • 內嵌式紅外學習功能，無須配置專業學習器，採用一鍵式聯動控制管理功能；支援電腦軟體操作、面板操作。
連控功能 具連控功能可透過單一個按鍵實現多個功能動作。
例如按“系統”鍵，就能使投影機開機、電動銀幕下降、昇起等動作。
音量功能 具數位式音量控制功能，可由控制面板獨立控制訊號源及鵝頸麥克風
多媒體矩陣功能
  • 內建4組HDMI 輸入端子與2組HDMI輸出及2組類比音源輸出
  • HDMI EDID偵測及設定功能。
  • 具HDMI影音分離功能
  • 數位光纖輸出端子
  • 3.5mm聲音輸出端子x2
Mic輸入
  • 具2組6.3mm及1組3.5mm麥克風音源輸入，3組具不同音量等級
  • 2組音量等級較低以提供電容式麥克風使用。
  • 1組音量等級較高為圈動式手握麥克風使用。
  • 主機內建電容式麥克風電源驅動、開機雜音及迴授抑制電路，可直接驅動電容式麥克風運作。
擴充功能 (選配) 可擴充7吋電容式觸控液晶控制面板或網路管理功能。
電源供應 DC 24V，3A；具兩組獨立電源供應，以確保供電穩定無虞。
系統相容性 C++版控制軟體，全面支援Window9x/2000/XP/NT/7作業系統
