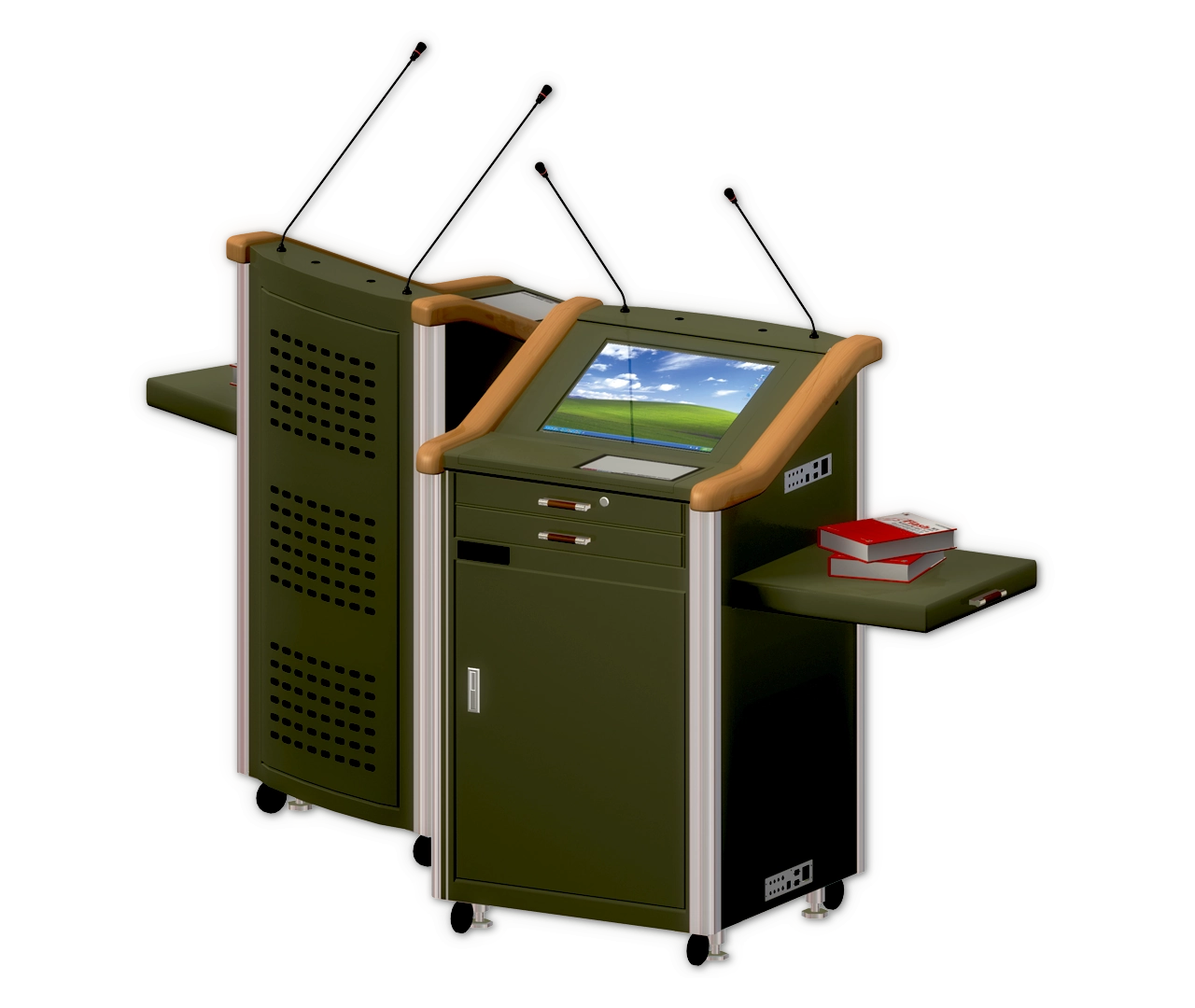

Ai-214


數位式資訊講桌

豪華型講桌

  • 多功性
  • 內部搭載多媒體電腦主機,廣播擴音系統,觸控式液晶手寫面板及環境控制系統。
  • 方便性
  • 全方位輸入及讀取介面的教學講台,提供完整的資訊傳輸整合介面,給您完整便利的教學環境。
  • 即時性
  • 具即時互動觸控操作輸入顯示面板,結合投影機可直接將講台上的手寫面板當成數位電子教學白板,達到真正數位化教學。
  • 未來性
  • 全數位科技整合設計,可結合Internet,集教學、影音錄製及視訊多媒體影音播放等於一體。
  • 時尚性
  • 鋼板或塑鋼等高強度複合材質,鐵灰或米白粉質烤漆主體搭配亮銀觸控式手寫面板,強調出簡單利落的造型,展現出科技、時尚性。
Download
Ai-214 數位式資訊講桌
Digital Lectern Structure Chart
資訊講桌系統架構圖
Specification



講桌主體
  • 桌體採用全焊一體式籠型骨架並經粉體烤漆塗裝,防破壞、防水滴、防靜電。
  • 機櫃及前後門板:採用鋼板高強度複合材料, 附安全鎖,門板全密閉不開孔以防垃圾及老鼠進入(小型散熱孔除外)。
  • 斜面台板採用鋼板高強度複合材料,具170㎜ 以上平台,平台上內嵌滑鼠墊以利滑鼠正常操作。
  • 桌體預留隱藏防拆式鵝頸式麥克風及鵝頸式照明燈插孔,供日後擴充功能之用。
  • 側邊具影音資訊輸入面板,內容如規格三所示,線材可插拔,以便線材收納與使用。
  • 內含2層層板,以便設備擺放。
鍵盤滑鼠架 隱藏式,滑軌抽拉,可容納標準鍵盤及滑鼠。
螢幕規格 22~24吋(含以上)16:9或16:10液晶顯示器。
實木扶手 左右兩側整塊寬8CM實木雕刻非夾板扶手,外型曲度搭配講桌桌邊線條設計,供演講者握扶。
光碟機孔 正面具3.5吋獨立電腦光碟機孔,以便使用者不開啟門板使用。
輔助平台 側邊滑軌抽拉式,尺寸400 x450 +/- 10mm ,可放置筆記型電腦,與影音資訊輸入面板同側,並具線材收納溝槽,以備擴充輸出入線材收納使用。
電源供應裝置 內部具8孔以上電源排插及外部4孔以上電源擴充器插座。
轉輪與定位螺組 每機底座含4吋轉輪四只,其中二只具煞車。
外型尺寸 760 x710 x1200(+/- 20mm)



資訊輸入面板
  • 影音資訊輸入面板(如下圖5-1所示)面板含:
  • HDMI輸入端子X 1
  • RGB:類比 & D-sub 15 針 X 1
  • Video端子:Composite Video X 1
  • Audio端子:Composite Audio(R/L)X 1
  • 3.5mm聲音輸入X 1
  • USB 3.0介面 X 2
  • Ethernet 網路介面,網路接頭RJ-45 X 1
鵝頸麥克風
  • 麥克風鵝頸方式:雙鵝頸上下部均可彎曲,具狀況顯示光環,具防拆式麥克風座
  • 麥克風鵝頸長度: 70CM(加長形)
  • 指向特性:單一指向電容式高感度麥克風具特殊指向性,可收取特定範圍之聲音
  • 頻率響應:100Hz~16KHz、總諧波失真:<0.3%
  • 內藏麥克風迴授抑制電路
擴大機
  • 麥克風輸入2支,且音量獨立控制,(6.3ψ不平衡式)
  • 輔助音源輸入選擇可切換RCAx1,3.5mmx1
  • 輸出功率:50W( Max)
  • 電源電壓:交流110V
  • 輸出阻抗:4~16Ω
喇叭
  • 單體:6.5”二音路同軸全音域喇叭x2支
  • 阻抗:8ohms
  • 承受功率:25W
  • 頻率響應6:0Hz~18,000Hz
  • 音壓:96dB/W



功能
  • 中控主機具兩組獨立電源供應,以確保供電穩定無虞。
  • 具數位式音量控制功能,可由控制面板獨立控制訊號源及鵝頸麥克風
  • 具1組DB-9連接端可與電腦作上傳及下載內部資訊及傳輸功能。
  • 具連控功能可透過單一個按鍵實現多個功能動作。例如按“系統”鍵,就能使投影機開機、電動銀幕下降,昇起等動作。
  • 適用於Windows 7 / 8 / 10 / 11作業系統。
控制面板
  • 分離式中控主機,獨立中控主機與控制面板,操作控制面板含RJ-45控制端子,以Cat5E等級以上線材連接,方便維修與長距離控制。
  • 18個可編程式面板按鍵支援電腦開關機、訊號源切換、投影機控制、播放機控制、音量控制、燈光控制、電動投影幕及電動升降架控制等。
  • 可擴充7吋電容式觸控液晶控制面板或網路管理功能。
控制介面
  • 具2組(含以上)獨立可編輯RS-232控制埠
  • 具1組DB-9連接端可與電腦作上傳及下載內部資訊及傳輸功能。
  • 具I/O輸出端子x 3(可轉換成IR輸出端子)可用於電鎖控制或其他控制功能
  • 具IR輸出端子x3,可擴充至6組,紅外線學習功能,能夠對紅外線遙控的代碼進行學習、發送。以便控制DVD、BD、投影機等紅外線設備。
  • 具投影機延遲電源及電動銀幕、擴大器時序保護電源控制功能。
  • 具4組以上Relay組,提供具燈光設備、電腦開關、電動銀幕等設備控制功能。
影音介面
  • 內建4組HDMI 輸入端子與2組HDMI輸出及2組類比音源輸出
  • 具2組3.5mm聲音輸出入端子
  • 具數位光纖輸出端子
  • 具HDMI EDID偵測及設定功能。
  • 具3組6.3mm麥克風音源輸入,3組具不同音量等級,2組音量等級較低以提供電容式麥克風使用,1組音量等級較高為圈動式手握麥克風使用。
  • 主機內建電容式麥克風電源驅動、開機雜音及迴授抑制電路,可直接驅動電容式麥克風運作。

PS.產品規格、外型若有變更,恕不另行通知,皆以現貨為準。
